Tabla de escalas en arquitectura para planos y detalles constructivos
Las escalas en arquitectura son una herramienta fundamental del dibujo técnico que permite representar edificios, espacios y elementos constructivos dentro de un plano manteniendo siempre la proporción entre el dibujo y la realidad. Sin el uso de escalas sería imposible representar proyectos arquitectónicos completos en una hoja de papel o en un plano digital. Las escalas se utilizan en arquitectura, ingeniería, diseño técnico y software CAD para mostrar desde el contexto urbano de un proyecto hasta el detalle constructivo más pequeño. En esta guía aprenderás qué son las escalas en arquitectura, cómo se utilizan en planos profesionales, qué escalas se aplican en plantas, alzados, secciones, detalles constructivos y carpintería, además de encontrar tablas completas de equivalencias, ejemplos prácticos y la posibilidad de descargar el manual completo en PDF.
Qué son las escalas en arquitectura
Una escala es la relación proporcional entre una medida representada en un plano y la medida real del objeto o edificio. Normalmente se expresa en formato 1:X, lo que significa que una unidad en el plano equivale a X unidades en la realidad. Por ejemplo, en una escala 1:100, un centímetro en el plano representa un metro real. Gracias a este sistema es posible reducir grandes dimensiones para representarlas dentro de un plano manteniendo la precisión en las proporciones. Las escalas también pueden utilizarse para ampliar elementos pequeños cuando se necesita mostrar más detalle, como ocurre con los detalles constructivos o piezas técnicas.
Cómo funcionan las escalas en dibujo técnico
En dibujo técnico cada tipo de plano utiliza una escala diferente dependiendo del nivel de detalle que se quiera mostrar. Los planos generales utilizan escalas pequeñas porque deben representar todo el edificio o incluso el entorno urbano. En cambio, los detalles constructivos utilizan escalas grandes para representar con claridad las uniones entre materiales y elementos técnicos. Gracias a este sistema los proyectos arquitectónicos pueden organizarse desde una visión general hasta el detalle más preciso.
Las escalas utilizadas en arquitectura forman parte de los principios del dibujo técnico, un sistema de representación gráfica que permite comunicar información de proyectos arquitectónicos con precisión. Hoy en día, estas escalas también se utilizan en software CAD profesional como AutoCAD y otras herramientas de Autodesk, que permiten trabajar con dimensiones reales y aplicar diferentes escalas automáticamente al generar planos.
Escalas más utilizadas en arquitectura
| Tipo de plano | Escala habitual | Uso |
|---|---|---|
| Plano de situación | 1:2000 – 1:5000 | Ubicación del proyecto |
| Plano de emplazamiento | 1:500 – 1:1000 | Relación con la parcela |
| Planta arquitectónica | 1:100 | Distribución general |
| Planta detallada | 1:50 | Proyecto de ejecución |
| Alzado o fachada | 1:100 – 1:50 | Representación exterior |
| Sección | 1:100 – 1:50 | Corte del edificio |
| Detalle constructivo | 1:20 – 1:10 | Unión de materiales |
| Carpintería | 1:10 – 1:5 | Puertas y ventanas |
| Detalles técnicos | 1:5 – 1:1 | Componentes específicos |
Escalas utilizadas para representar plantas arquitectónicas
Las plantas arquitectónicas muestran el edificio visto desde arriba. Este tipo de plano permite entender la distribución de los espacios interiores, la ubicación de muros, puertas, ventanas y circulaciones. La escala más utilizada para representar plantas es 1:100, ya que permite mostrar una vivienda completa dentro de un plano. Cuando se necesita más detalle, por ejemplo para mostrar mobiliario o espesores reales de muros, se utiliza la escala 1:50.
Escalas utilizadas en alzados
Los alzados representan las fachadas del edificio vistas desde el exterior. Estos planos permiten visualizar la altura de cada planta, la proporción de ventanas y puertas, así como los materiales de la fachada. Las escalas más utilizadas para alzados son 1:100 para representar el edificio completo y 1:50 cuando se requiere mayor precisión en el diseño.
Escalas utilizadas en secciones arquitectónicas
Las secciones son cortes verticales del edificio que permiten observar su interior. Estos planos muestran elementos como estructura, escaleras, forjados y relación entre niveles. Las escalas utilizadas suelen ser 1:100 para mostrar el edificio completo y 1:50 cuando se necesita mayor detalle constructivo.
Escalas utilizadas en detalles constructivos
Los detalles constructivos explican cómo se unen los materiales de un edificio. Estos planos muestran capas de aislamiento, impermeabilización, encuentros entre muros y cubiertas o soluciones técnicas específicas. Las escalas más utilizadas son 1:20, 1:10 y 1:5, ya que permiten representar con claridad cada componente del sistema constructivo.
Escalas utilizadas en carpintería arquitectónica
Los planos de carpintería incluyen puertas, ventanas, armarios empotrados y otros elementos de cerramiento. En estos planos se indican dimensiones exactas, perfiles, marcos y sistemas de apertura. Las escalas más utilizadas son 1:20 para representaciones generales, 1:10 para puertas y ventanas y 1:5 para mostrar perfiles o detalles de unión.
Tabla completa de escalas utilizadas en arquitectura
| Escala | Uso | Tipo de plano |
|---|---|---|
| 1:1 | Tamaño real | Detalles técnicos |
| 1:2 | Elementos pequeños | Carpintería |
| 1:5 | Detalles constructivos | Perfiles |
| 1:10 | Carpintería | Puertas y ventanas |
| 1:20 | Detalles constructivos | Uniones |
| 1:25 | Diseño interior | Mobiliario |
| 1:50 | Plantas detalladas | Arquitectura |
| 1:100 | Plantas generales | Edificios |
| 1:200 | Conjuntos arquitectónicos | Edificios |
| 1:500 | Urbanismo | Parcelas |
| 1:1000 | Planos urbanos | Planeamiento |
| 1:2000 | Plano de situación | Localización |
| 1:5000 | Mapas | Territorio |
Ejemplo práctico de conversión de escala
Supongamos una habitación que mide 6 metros de ancho.
Escala 1:100
6 m ÷ 100 = 0.06 m
En el plano: 6 cm
Escala 1:50
6 m ÷ 50 = 0.12 m
En el plano: 12 cm
Este tipo de cálculo permite representar cualquier dimensión real dentro de un plano manteniendo siempre la proporción correcta.
Cómo usar un escalímetro para medir planos
El escalímetro es una regla especial utilizada en arquitectura y dibujo técnico que permite medir planos directamente en diferentes escalas. Este instrumento incluye varias escalas como 1:50, 1:100 o 1:200 y facilita la lectura de planos y la conversión entre medidas reales y medidas representadas en el dibujo. Los arquitectos utilizan el escalímetro para interpretar proyectos impresos, comprobar dimensiones y realizar mediciones rápidas en planos técnicos.
Errores comunes al trabajar con escalas
Muchos estudiantes y profesionales que comienzan a trabajar con planos cometen errores al interpretar las escalas. Los más habituales son confundir metros con milímetros, utilizar una escala incorrecta al medir planos, no verificar la escala indicada en el dibujo o imprimir planos sin respetar la escala original. Evitar estos errores es fundamental para interpretar correctamente un proyecto arquitectónico.
Descargar guía completa de escalas en arquitectura

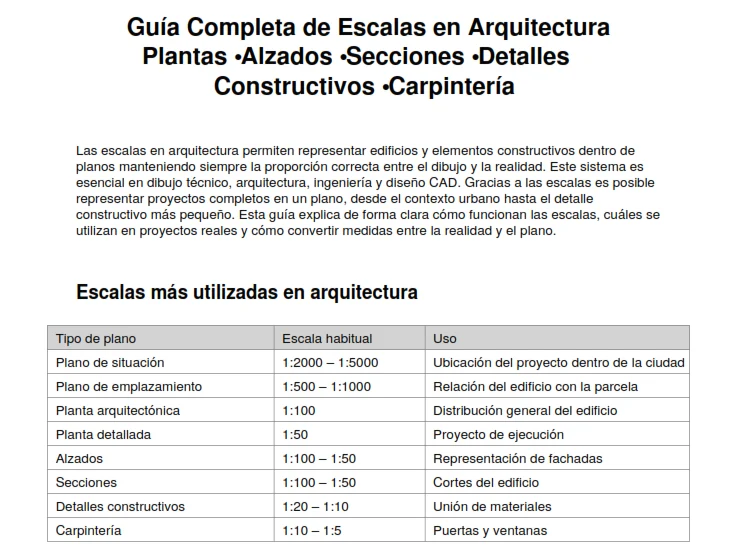

Si quieres tener todas las tablas y explicaciones siempre disponibles, puedes descargar el manual completo de escalas en arquitectura en formato PDF. Esta guía incluye tablas de equivalencias, ejemplos de planos y referencias utilizadas en proyectos profesionales.
📥 Descargar guía completa de escalas en arquitectura (PDF)
Incluye:
- tabla completa de escalas arquitectónicas
- equivalencias de medidas
- ejemplos de planos
- referencias de dibujo técnico
Encuentra más recursos técnicos y material profesional para arquitectura en:
👉 recursoscad.com
