Este detalle de cajón de persiana enrollable y perfiles de ventana en DWG te ahorra dibujar desde cero el cajón, el rollo y los encuentros de carpintería cuando preparas un plano constructivo en AutoCAD®.

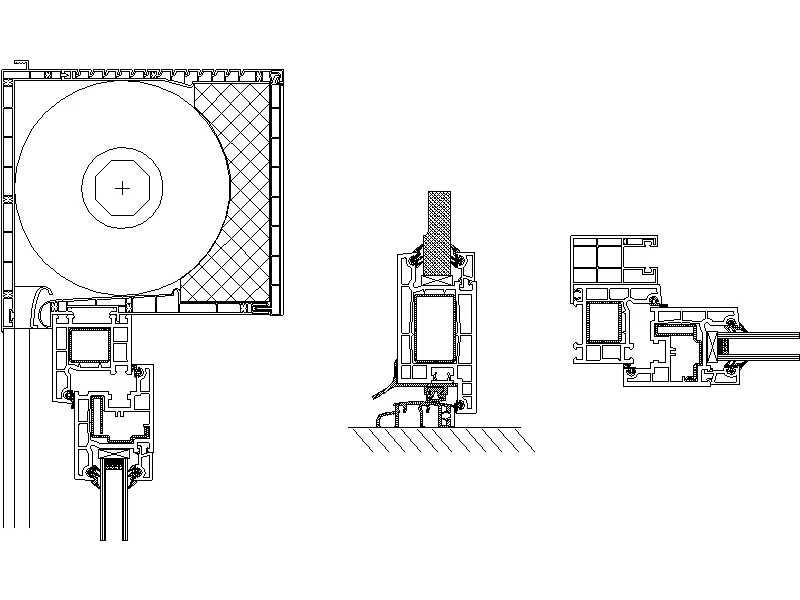

El archivo reúne tres detalles en sección. El primero muestra la persiana enrollada dentro de su cajón, con el eje central y los perfiles de ventana situados debajo. Los otros dos desarrollan encuentros de carpintería con perfiles huecos, cámaras interiores y piezas de contacto.
Puedes utilizarlos como referencia para representar cómo se disponen estos elementos en el hueco de una ventana.
Qué incluye este DWG de cajón de persiana y perfiles
- Cajón de persiana enrollable: recinto rectangular con el rollo circular en su interior y un eje central representado mediante contornos circulares y poligonales. Incluye una zona lateral con trama cruzada y un contorno superior con pequeños entrantes y salientes.
- Encuentro del cajón con la ventana: conjunto de perfiles escalonados situado debajo de la persiana, con varias cámaras rectangulares interiores y líneas paralelas que descienden hacia la zona inferior del cerramiento.
- Detalle central de carpintería: perfil hueco con cámaras interiores, una pieza vertical tramada que sobresale por arriba y un perfil inferior con cambios de sección. En la base aparece una línea horizontal acompañada de rayado oblicuo.
- Detalle derecho de perfiles: unión de un perfil vertical multicámara con otro horizontal que se prolonga hacia la derecha. Se representan cavidades rectangulares y pequeños elementos oscuros en varios puntos de contacto.
- Tres detalles en sección: dibujos independientes que muestran el cajón de persiana y distintos encuentros entre perfiles de carpintería. No incluyen cotas ni medidas que permitan confirmar las dimensiones reales.
Dónde se utilizan estos detalles de persiana y ventana
- <strong>Viviendas con persianas enrollables:</strong> el cajón suele situarse sobre el hueco de la ventana. El primer detalle te sirve para dibujar la posición del rollo, el eje y los perfiles de carpintería que aparecen debajo, sin tener que construir toda la geometría desde cero.
- <strong>Reformas de ventanas en edificios residenciales:</strong> cuando se sustituye una ventana o se estudia su encuentro con una persiana existente, estos detalles sirven como referencia gráfica de los perfiles y sus cámaras interiores. Debes comprobar las dimensiones y el sistema real antes de adaptar el dibujo.
- <strong>Proyectos de fachadas con huecos de ventana:</strong> los detalles central y derecho encajan en la documentación constructiva de encuentros de carpintería. Sus perfiles escalonados, cavidades y elementos de contacto ayudan a dibujar esas uniones con mayor precisión gráfica, sin atribuirles materiales ni prestaciones que el archivo no especifica.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Tipo de recurso
- detalle
- Familia
- Detalles Constructivos
- Categoría
- Detalles de Carpintería
- Contenido
- Cajón de persiana enrollable con eje circular y tres detalles de perfiles y encuentros de carpintería
- Vistas incluidas
- Sección
- Tamaño
- 82.27 KB
- Acceso
- Gratis
Descargar detalle constructivo de cajón de persiana DWG
Más recursos de carpintería
Preguntas frecuentes
¿Qué medidas tienen el cajón de persiana y los perfiles?
El dibujo no incluye cotas que permitan confirmar sus dimensiones. Abre el DWG, comprueba las unidades y mide el cajón y los perfiles antes de utilizarlos en tu proyecto.
Consulta el manual detallado: Cómo medir distancia en AutoCAD entre dos puntos →
¿Puedo copiar solo uno de los tres detalles a otro dibujo?
Sí, puedes seleccionar y copiar la geometría del detalle que necesites. Comprueba que has incluido todos sus elementos y verifica las unidades y el tamaño al pegarlo en el dibujo de destino.
¿La trama cruzada representa aislamiento térmico?
No se puede confirmar. El dibujo muestra zonas con tramas cruzadas, pero no incluye una leyenda que identifique su material o función. No las interpretes como aislamiento sin consultar las especificaciones del sistema constructivo.
¿Estos detalles sirven para cualquier ventana con persiana enrollable?
Puedes utilizarlos como referencia gráfica, pero no representan necesariamente todos los sistemas de ventana y persiana. Antes de incorporarlos a un proyecto, comprueba que la forma del cajón, los perfiles y sus encuentros corresponden a la carpintería prevista.
