Detalle constructivo muro fachada con ventana y aislamiento DWG gratis

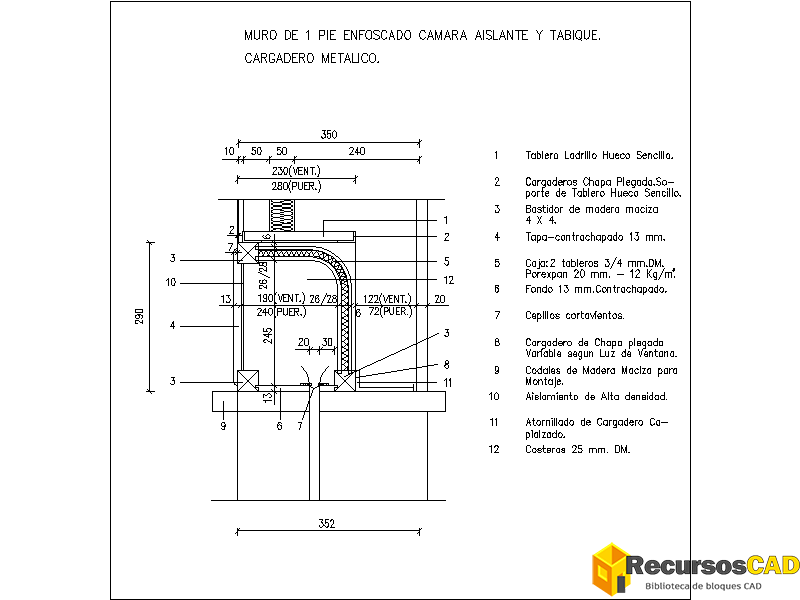

Detalle constructivo muro fachada es un bloque DWG que representa con precisión el encuentro entre un cerramiento vertical y una carpintería de ventana, incluyendo capas de aislamiento, cámara de aire y solución constructiva completa. Este tipo de detalle es fundamental para definir correctamente la envolvente del edificio y evitar problemas habituales como filtraciones o puentes térmicos. El detalle constructivo muro fachada se utiliza a diario en estudios de arquitectura, despachos técnicos y trabajos académicos.

Permite integrar soluciones reales en planos CAD sin perder tiempo desarrollando detalles desde cero. Además, forma parte de los recursos más buscados dentro de los bloques CAD muro ventana y los detalles arquitectura CAD gratis, especialmente cuando se necesita una sección constructiva clara y lista para proyecto. Recurso técnico diseñado para la plataforma de Autodesk y software compatible.

Especificaciones técnicas

Detalle ventana DWG: características técnicas del bloque

• Este detalle constructivo muro fachada incluye una sección constructiva completa con capas diferenciadas, desde hoja exterior hasta acabado interior, permitiendo una lectura técnica clara y útil para planos de ejecución.
• El archivo contiene un detalle ventana DWG perfectamente integrado en el muro, con representación precisa de carpintería, sellados y encuentros, ideal para proyectos que requieren alto nivel de definición técnica, perfecto para detalle constructivo muro fachada.
• Se trata de un detalle fachada con aislamiento térmico donde se representan correctamente las capas de aislamiento, cámara de aire y barreras, siguiendo criterios habituales en construcción contemporánea, útil para detalle constructivo muro fachada en tus planos.
• Incluye un detalle muro con cámara de aire bien definido, permitiendo entender la ventilación del cerramiento y su comportamiento térmico en condiciones reales de uso, compatible con flujos de trabajo de detalle constructivo muro fachada.
• El detalle constructivo muro fachada está dibujado en unidades reales y escala 1:1, compatible con AutoCAD y otros programas CAD, facilitando su inserción directa en cualquier proyecto.
• El bloque incorpora un detalle carpintería aluminio DWG con perfiles y anclajes básicos, lo que permite adaptarlo fácilmente a diferentes sistemas de ventana utilizados en obra.
• Incluye resolución del detalle puente térmico ventana, mostrando continuidad del aislamiento y soluciones constructivas que mejoran la eficiencia energética del conjunto.

Cómo insertar el detalle en AutoCAD correctamente

1. Abre tu archivo de trabajo y utiliza el comando INSERT para cargar el detalle constructivo muro fachada en tu plano. Si necesitas ayuda con la inserción de bloques, Consulta nuestra guía completa sobre cómo insertar bloques en AutoCAD.
2. Selecciona el punto de inserción adecuado en la sección del proyecto donde se ubica el cerramiento, alineándolo correctamente con el resto de elementos constructivos.
3. Aplica el comando SCALE para ajustar el tamaño del bloque según la escala de tu plano. Consulta nuestra manual de escalas en arquitectura.
4. Organiza los elementos mediante LAYER, separando carpintería, aislamiento y estructura para facilitar modificaciones posteriores en el detalle.
5. Si necesitas editar el encuentro muro forjado ventana, utiliza el comando EXPLODE para descomponer el bloque y adaptar cada elemento a tu solución constructiva específica.

Aplicaciones del detalle de fachada con ventana en proyectos

• En proyectos de vivienda unifamiliar, este tipo de detalle constructivo muro fachada se utiliza para definir correctamente la sección de cerramientos con carpintería y asegurar un buen comportamiento térmico.
• Muy habitual en edificios residenciales plurifamiliares, donde se requiere un detalle ventana DWG claro para documentación de proyecto básico y ejecución.
• En rehabilitación energética de fachadas, permite estudiar soluciones de aislamiento y mejora de encuentros sin rehacer el detalle desde cero.
• Utilizado en estudios técnicos para desarrollar planos DWG fachada descarga que luego se incorporan a memorias constructivas y documentación gráfica.
• Frecuente en trabajos académicos de arquitectura, donde se necesitan detalles constructivos bien resueltos para entregas con nivel profesional.

Obtén el bloque gratis
