Si buscas símbolos de sistemas comerciales de comunicación AutoCAD®, este recurso reúne 10 representaciones en DWG para preparar planos y leyendas de telefonía, megafonía, alarmas y sistemas de aviso. Incluye referencias específicas de llamada de enfermería, relojes eléctricos y vigilancia, evitando tener que dibujar cada símbolo desde cero.

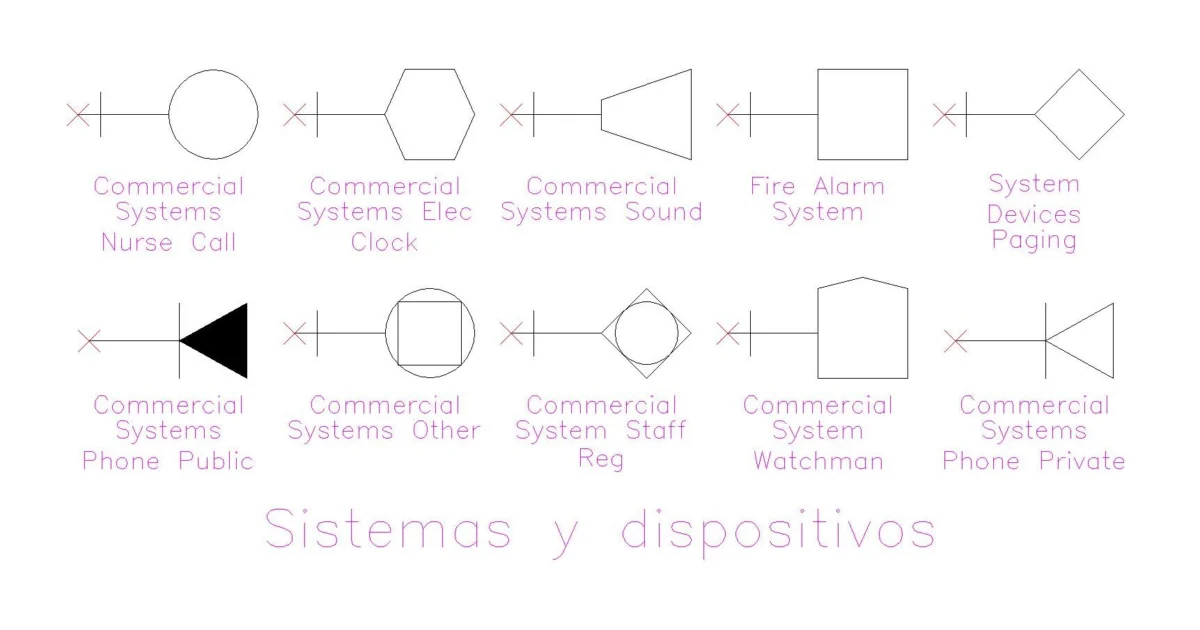

La lámina organiza los elementos en dos filas de cinco, con figuras geométricas diferenciadas y etiquetas técnicas en inglés. Permite distinguir sistemas de sonido y megafonía, teléfonos públicos y privados, dispositivos de registro de personal y otros elementos auxiliares.
Qué incluyen los símbolos de comunicación, aviso y seguridad
- Llamada asistencial: símbolo de llamada de enfermería (Commercial Systems Nurse Call), representado mediante una figura circular.
- Relojería eléctrica: símbolo de sistema de reloj eléctrico (Commercial Systems Elec Clock), identificado mediante una figura hexagonal.
- Sonido y megafonía: símbolo de sistema de sonido (Commercial Systems Sound), con figura trapezoidal, y dispositivo de megafonía o avisos (System Devices Paging), con figura romboidal.
- Alarmas de incendios: símbolo de sistema de alarma de incendios (Fire Alarm System), representado mediante una figura cuadrada.
- Telefonía pública y privada: símbolo de teléfono público (Commercial Systems Phone Public), con triángulo negro, y símbolo de teléfono privado (Commercial Systems Phone Private), con triángulo de contorno.
- Registro de personal: símbolo de sistema de registro de personal (Commercial System Staff Reg), representado mediante una figura circular inscrita en un rombo.
- Vigilancia y rondas: símbolo de sistema de vigilancia o control de rondas (Commercial System Watchman), identificado mediante una figura pentagonal con parte superior a dos aguas.
- Dispositivos auxiliares: símbolo de otros dispositivos de sistemas comerciales (Commercial Systems Other), representado mediante un cuadrado inscrito en un círculo. La etiqueta no especifica su función concreta.
- Representación y nomenclatura: 10 símbolos distribuidos en dos filas de cinco, con figuras geométricas conectadas a trazos horizontales, marcas de conexión y etiquetas en inglés bajo el encabezado «Sistemas y dispositivos».
Cómo utilizar este recurso DWG en tus planos
- Al preparar un plano de comunicaciones de un edificio, puedes diferenciar los teléfonos públicos de los privados mediante sus símbolos triangulares, evitando utilizar una misma referencia para ambos sistemas.
- Si necesitas completar una leyenda de avisos sonoros, las referencias de sonido y megafonía permiten separar ambas funciones y seleccionar el símbolo correspondiente al sistema proyectado.
- En instalaciones asistenciales, el símbolo de llamada de enfermería proporciona una referencia específica para documentar ese sistema sin confundirlo con telefonía o megafonía.
- Para planos de seguridad, puedes distinguir la alarma de incendios de los sistemas de vigilancia y control de rondas, que aparecen identificados por separado.
- Cuando un proyecto incluya registro de personal, puedes utilizar su símbolo específico en la leyenda y mantenerlo diferenciado del control de vigilancia.
- En instalaciones que incorporen relojes eléctricos, la referencia hexagonal permite distinguir ese sistema de los dispositivos de comunicación y aviso.
- Si necesitas interpretar una leyenda existente, las etiquetas originales en inglés y las distintas figuras geométricas ayudan a relacionar cada símbolo con su función indicada, sin atribuir características técnicas que no aparecen en la lámina.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Familia
- Instalaciones Eléctricas
- Categoría
- Símbolos eléctricos
- Contenido
- Símbolos de llamada de enfermería, relojes eléctricos, megafonía, alarma de incendios y vigilancia
- Tamaño
- 103,25 KB
- Acceso
- Gratis
Descargar sistemas comerciales de comunicación DWG
Si necesitas ampliar la simbología del plano, puedes consultar Símbolos de sistemas de alarma antiintrusión AutoCAD: detectores, central y sirenas DWG. Allí encontrarás lámina de simbología para sistemas de alarma antiintrusión con once elementos identificados mediante leyendas en italiano. incluye una central antiintrusión, un detector de presencia de doble tecnología, un contacto magnético,.
Si necesitas ampliar la simbología del plano, puedes consultar Símbolos de instalaciones de telefonía AutoCAD: tomas RJ45, rack y canaletas DWG. Allí encontrarás lámina de simbología para instalaciones de telefonía y datos, organizada en dos columnas con leyendas en italiano. incluye un registro inspeccionable, una caja de conexión y tres variantes de montantes.
Si quieres seguir completando el proyecto, puedes explorar más recursos de Símbolos eléctricos.
Preguntas frecuentes
¿Cómo se diferencian los símbolos de teléfono público y privado?
El teléfono público se representa mediante un triángulo negro relleno, mientras que el teléfono privado utiliza un triángulo de contorno. Las etiquetas Commercial Systems Phone Public y Commercial Systems Phone Private permiten comprobar cuál corresponde a cada uno.
¿El símbolo de megafonía es el mismo que el de sistema de sonido?
No. La lámina diferencia el sistema de sonido (Commercial Systems Sound), representado mediante un trapecio, del dispositivo de megafonía o avisos (System Devices Paging), identificado mediante un rombo.
¿Qué símbolos sirven para documentar el registro de personal y la vigilancia?
Staff Reg identifica el sistema de registro de personal y Watchman el sistema de vigilancia o control de rondas. Son referencias distintas, aunque la lámina no especifica cómo funcionan ni qué equipos utilizan.
¿Cómo insertar estos símbolos DWG en un plano de AutoCAD?
Puedes incorporar el dibujo DWG al plano de destino y comprobar qué elementos necesitas conservar para su leyenda.
- Abre el plano de destino y comprueba sus unidades de dibujo.
- Utiliza la opción de inserción de AutoCAD para seleccionar el archivo DWG.
- Indica el punto de inserción y revisa el tamaño antes de confirmar.
- Comprueba si los símbolos se han insertado como un único bloque y selecciona los elementos que necesites para tu plano.
