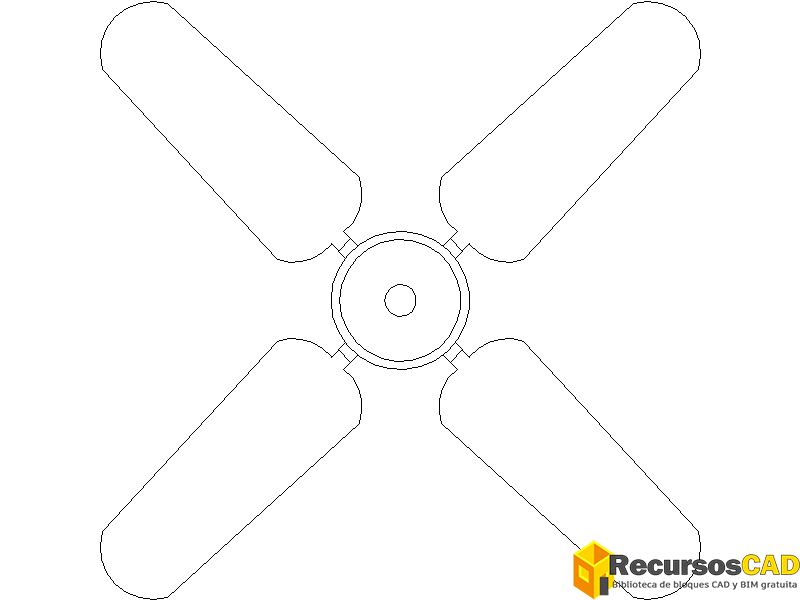

Ventilador autocad dwg descargar es un bloque DWG que representa un ventilador de techoen vista superior con cuatro aspas y núcleo central definido. En la práctica, este tipo de elemento se utiliza constantemente en planos de climatización, ya que permite identificar rápidamente sistemas de ventilación dentro de un proyecto arquitectónico sin sobrecargar el dibujo. Desde nuestra experiencia, lo que suele ocurrir es que muchos planos necesitan pequeños detalles como este para mejorar la lectura general.
El ventilador autocad dwg descargar encaja perfectamente en proyectos de interiorismo, viviendas o locales comerciales. Además, el ventilador autocad dwg descargar ayuda a mantener coherencia gráfica con otros elementos de instalaciones, algo clave en proyectos reales. Bloque DWG listo para importar en AutoCAD de Autodesk.
Especificaciones técnicas
| Formato | DWG (ZIP) |
| Versión AutoCAD | AutoCAD 2004+ |
| Vistas | 2D |
| Escala | 1:1 |
| Tamaño | ~178 KB |
Características del ventilador autocad dwg descargar
- El ventilador techo autocad bloque 2d gratis está representado en vista superior con cuatro aspas simétricas, facilitando su integración en planos de climatización sin generar ruido visual, perfecto para ventilador autocad dwg descargar.
- Geometría limpia y ligera que permite trabajar en archivos grandes sin afectar el rendimiento, algo clave en proyectos con múltiples capas y referencias externas, útil para ventilador autocad dwg descargar en tus planos.
- Compatible con versiones habituales de AutoCAD, lo que garantiza que el bloque pueda abrirse y utilizarse sin errores en distintos entornos de trabajo, compatible con flujos de trabajo de ventilador autocad dwg descargar.
- Representación técnica clara del ventilador vista superior autocad dwg, adecuada para planos arquitectónicos, instalaciones y distribución interior.
- Escalado sencillo mediante SCALE, permitiendo adaptar el ventilador a distintas dimensiones reales según el espacio del proyecto.
- Integración fluida con otros objetos de instalaciones, como iluminación o climatización, manteniendo coherencia gráfica en el plano.
- Bloque reutilizable que se puede duplicar y adaptar rápidamente, optimizando tiempos de trabajo en proyectos repetitivos.
Cómo insertar el ventilador en AutoCAD
- Utiliza el comando INSERT para cargar el bloque en tu archivo y posicionarlo en el plano. Si trabajas con bloques, conviene revisar buenas prácticas de inserción. Consulta nuestra guía completa sobre cómo insertar bloques en AutoCAD.
- Ajusta el tamaño usando SCALE según las dimensiones reales del espacio donde se ubique el ventilador. Consulta nuestra manual de escalas en arquitectura.
- Organiza el bloque en una capa específica mediante LAYER para mantener el proyecto ordenado.
- Si necesitas modificar el diseño, usa EXPLODE para editar líneas y adaptar el bloque a tu proyecto.
- Finalmente, integra el ventilador 4 aspas autocad plano 2d con otros elementos para completar el plano de instalaciones.
Aplicaciones del bloque ventilador en proyectos reales
- En viviendas, se utiliza para indicar ventilación en dormitorios, salones o zonas comunes dentro del plano.
- En locales comerciales, ayuda a definir sistemas de ventilación en áreas abiertas o zonas de atención al público.
- En interiorismo, el ventilador techo autocad bloque 2d gratis aporta detalle técnico sin sobrecargar el diseño.
- En proyectos de climatización, permite representar sistemas de aire de forma esquemática y clara.
- En reformas, se usa para indicar instalaciones nuevas o existentes dentro del plano técnico.
DETALLES DE ARCHIVO CAD
- nombre: ventilador-de-techo-03
- tamaño: ~178 KB
- formato: .dwg (comprimido en .zip)
- familia: Decoración
- descripción: ventilador autocad dwg descargar es un bloque DWG que representa un ventilador de techo en vista superior con cuatro aspas y núcleo central definido.
- categorías: Decoración Ventilador de techo
