Descargar ventilador techo autocad dwg gratis es un bloque DWG que representa un <strong>ventilador de techo</strong> de 3 aspas en vista en planta, ideal para planos técnicos de instalaciones y climatización. Este tipo de recurso es clave cuando necesitas incorporar elementos reales en proyectos arquitectónicos sin perder tiempo en modelados desde cero. En proyectos reales, descargar ventilador techo autocad dwg gratis facilita mantener coherencia gráfica y proporciones adecuadas dentro del plano, especialmente en viviendas y espacios comerciales.

Además, permite trabajar de forma más ágil al integrar directamente un bloque optimizado que encaja perfectamente en diseños de techo interior. Formato nativo de las herramientas CAD de Autodesk, compatible con todas sus versiones.

Especificaciones técnicas

Características del bloque descargar ventilador techo autocad dwg gratis

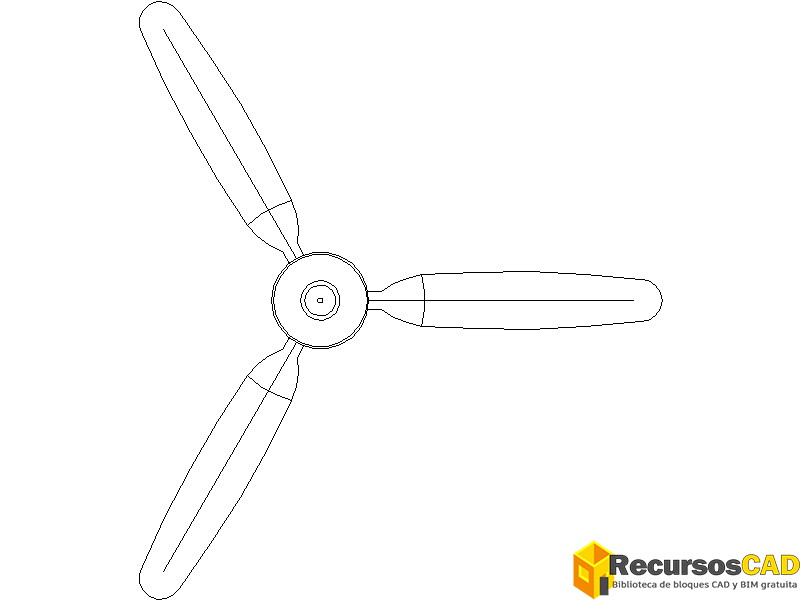

• El bloque representa un ventilador de 3 aspas en vista superior con núcleo central detallado, lo que facilita su lectura en planos técnicos y mejora la claridad visual en proyectos de instalaciones, perfecto para descargar ventilador techo autocad dwg gratis.
• Incorpora geometría optimizada en 2D que reduce el peso del archivo sin sacrificar calidad gráfica, permitiendo su uso en proyectos complejos sin afectar el rendimiento del dibujo, útil para descargar ventilador techo autocad dwg gratis en tus planos.
• El ventilador 3 aspas autocad bloque 2d dwg mantiene proporciones reales con un diámetro aproximado entre 1.10 y 1.30 metros, ideal para representar soluciones reales en espacios interiores, compatible con flujos de trabajo de descargar ventilador techo autocad dwg gratis.
• Su diseño limpio permite adaptarlo a distintos estilos de plano, desde proyectos conceptuales hasta documentación técnica avanzada en arquitectura e interiorismo.
• Se puede organizar fácilmente mediante capas, facilitando la gestión del plano dentro de sistemas de instalaciones eléctricas o climatización profesional.
• El bloque ventilador 3 aspas autocad descargar está preparado para escalarse sin perder proporción, lo que lo hace versátil en distintos tipos de proyectos.
• Es un recurso muy útil para representar ventilación en techos interiores con una estética clara, profesional y fácilmente interpretable por técnicos y arquitectos.

Cómo insertar el bloque en AutoCAD paso a paso

1. Abre tu plano en AutoCAD y utiliza el comando INSERT para cargar el archivo DWG del ventilador dentro del proyecto. Consulta nuestra guía completa sobre cómo insertar bloques en AutoCAD.
2. Coloca el bloque en la posición deseada y ajusta su tamaño utilizando el comando SCALE para adaptarlo a la escala del plano. Consulta nuestra manual de escalas en arquitectura.
3. Organiza el elemento en una capa específica mediante el comando LAYER para mantener el orden del archivo.
4. Si necesitas modificar el bloque, utiliza el comando EXPLODE para editar sus elementos de forma individual.
5. Revisa su integración final y ajusta grosores o estilos para mantener coherencia con el resto del plano técnico.

Aplicaciones reales en proyectos de arquitectura e interiorismo

• Se utiliza en planos de instalaciones eléctricas para definir la ubicación de ventiladores en techos de viviendas y espacios comerciales.
• En interiorismo, permite representar soluciones de ventilación de forma rápida sin necesidad de modelado detallado en fases iniciales.
• El ventilador 3 aspas autocad bloque 2d dwg es útil en planos de climatización donde se requiere indicar circulación de aire de forma clara.
• Se emplea en documentación técnica de obra para mostrar equipamiento en techos sin sobrecargar el plano con exceso de detalle.
• También es habitual en proyectos de reforma donde se necesita visualizar la distribución de elementos en techos interiores.

Descargar bloque DWG
