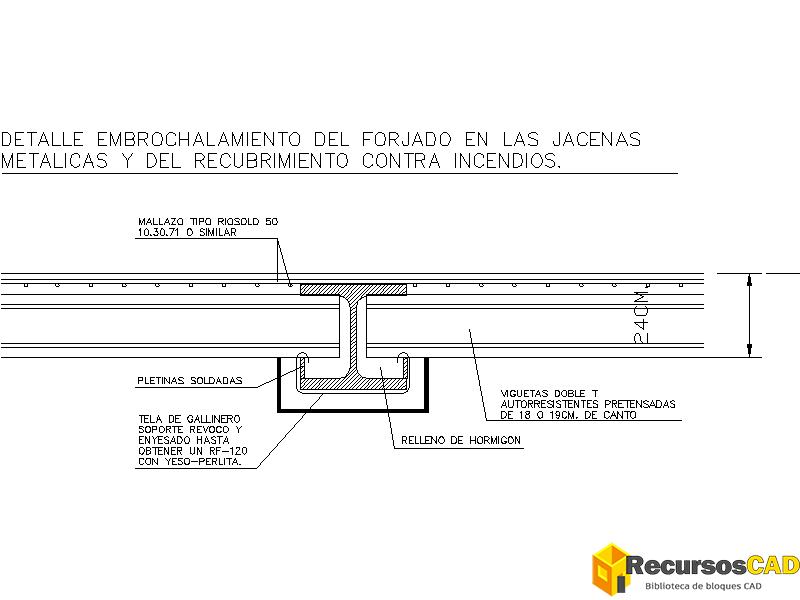

Detalle forjado metalico autocad dwg descargar es un bloque DWG que representa una sección constructiva de embrochalamiento sobre jácena metálica con viguetas pretensadas y sistema de protección contra incendios RF-120. Este tipo de detalle suele utilizarse muchísimo en estructuras metálicas residenciales e industriales donde se necesita definir correctamente el encuentro entre vigas, forjados y revestimientos ignífugos. En proyectos reales, disponer de este recurso ya preparado ahorra bastante tiempo durante la elaboración de planos estructurales.
El detalle incluye elementos técnicos como mallazo, relleno de hormigón, pletinas soldadas y protección mediante yeso-perlita sobre tela de gallinero. Desde nuestra experiencia, este tipo de secciones ayudan bastante cuando se trabaja en documentación de ejecución o detalles constructivos complejos. Además, detalle forjado metalico autocad dwg descargar suele buscarse mucho en estudios técnicos y proyectos académicos relacionados con estructuras metálicas y soluciones RF para protección frente al fuego. Bloque DWG listo para importar en AutoCAD de Autodesk.
Especificaciones técnicas
| Formato | DWG (ZIP) |
| Versión AutoCAD | AutoCAD 2004+ |
| Vistas | Sección, Detalle constructivo |
| Escala | 1:1 |
| Tamaño | ~24 KB |
Características del detalle forjado metalico autocad dwg descargar
- El bloque representa un sistema estructural metálico completo con jácena central, viguetas pretensadas y recubrimiento RF-120 para protección contra incendios, perfecto para detalle forjado metalico autocad dwg descargar.
- El detalle incluye cotas visibles y espesores aproximados de 24 cm que facilitan su interpretación dentro de planos estructurales profesionales, útil para detalle forjado metalico autocad dwg descargar en tus planos.
- Las líneas del recurso están organizadas de forma limpia para permitir una correcta impresión técnica en escalas habituales de arquitectura e ingeniería, compatible con flujos de trabajo de detalle forjado metalico autocad dwg descargar.
- Este archivo puede utilizarse como detalle embrochalamiento forjado autocad 2d gratis dentro de proyectos de ejecución y documentación estructural avanzada.
- El sistema incorpora representaciones gráficas de mallazo, hormigón y elementos metálicos utilizados frecuentemente en estructuras residenciales e industriales.
- El bloque mantiene una geometría optimizada que facilita editar capas, espesores y componentes estructurales dentro de cualquier entorno AutoCAD profesional.
- Las soluciones constructivas representadas ayudan a comprender encuentros estructurales complejos entre acero, hormigón y sistemas de protección ignífuga.
Cómo utilizar el detalle estructural en AutoCAD
- Abre AutoCAD y utiliza INSERT para colocar el detalle del forjado metálico dentro de tu plano estructural o sección constructiva. Consulta nuestra guía completa sobre cómo insertar bloques en AutoCAD.
- Aplica SCALE para adaptar correctamente las dimensiones del bloque según la escala técnica utilizada en el proyecto arquitectónico.
- Organiza cada elemento mediante LAYER para separar acero, hormigón, cotas y protección ignífuga de forma profesional y ordenada. Consulta nuestra guía de capas en AutoCAD.
- Si necesitas modificar componentes estructurales específicos, usa EXPLODE para editar manualmente vigas, viguetas o recubrimientos RF-120.
- Guarda una copia optimizada del archivo una vez editado para reutilizar el forjado metalico autocad plano dwg en futuros proyectos.
Usos habituales del detalle estructural metálico en AutoCAD
- Este tipo de bloque suele utilizarse en proyectos industriales donde las estructuras metálicas requieren detalles claros de protección contra incendios.
- Muchos arquitectos incorporan detalle embrochalamiento forjado autocad 2d gratis para explicar encuentros entre forjados y vigas metálicas en ejecución.
- El recurso también resulta útil en rehabilitaciones estructurales donde se necesita reforzar o representar sistemas metálicos existentes.
- En proyectos académicos de ingeniería y arquitectura técnica, este detalle ayuda a representar soluciones reales utilizadas en construcción contemporánea.
- También puede emplearse en memorias constructivas y planos de detalle relacionados con normativa RF y protección pasiva contra incendios.
DETALLES DE ARCHIVO CAD
- nombre: bloques-dwg-detalle-de-embrochalamiento-del-forjado-en-jacenas-metalicas-y-proteccion-contra-incendios
- tamaño: ~24 KB
- formato: .dwg (comprimido en .zip)
- familia: Detalles Constructivos
- descripción: detalle forjado metalico autocad dwg descargar es un bloque DWG que representa una sección constructiva de embrochalamiento sobre jácena metálica con viguetas pretensadas y sistema…
- categorías: Detalles Constructivos Detalles Estructurales
Descarga tu bloque AutoCAD
