Descargar forjado vigueta AutoCAD DWG Gratis – Detalle 2D

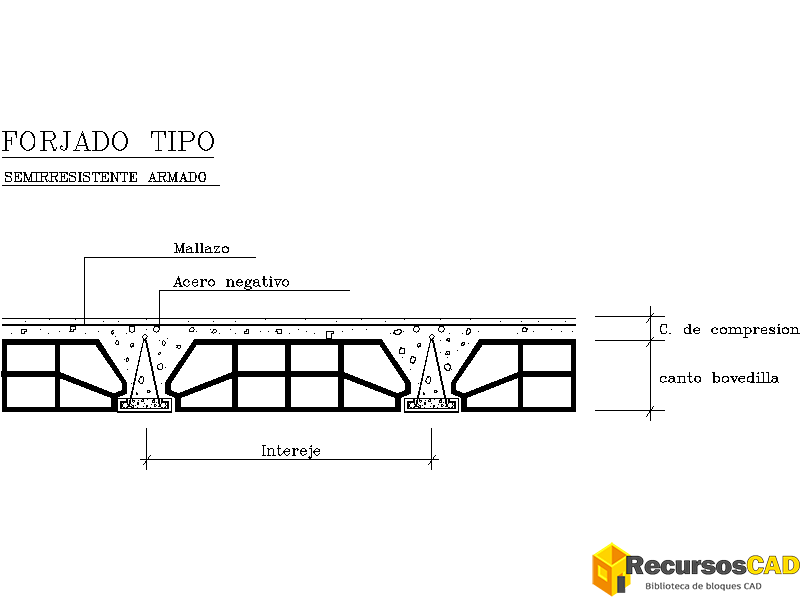

Descargar forjado vigueta autocad dwg gratis es un bloque DWG que representa una sección constructiva completa de forjado unidireccional, ideal para proyectos reales de arquitectura. Incluye todos los elementos necesarios como viguetas, bovedillas, mallazo y capa de compresión, facilitando una representación técnica clara y profesional en planos. En la práctica, descargar forjado vigueta autocad dwg gratis permite ahorrar tiempo en la definición estructural, especialmente cuando necesitas un detalle fiable y bien proporcionado.

Este tipo de recurso es muy utilizado en estudios de arquitectura y delineación, ya que encaja perfectamente en documentación técnica, memoria constructiva y planos de ejecución. Desarrollado bajo el estándar DWG de el estándar DWG de Autodesk.

Especificaciones técnicas

Características del bloque forjado bovedilla AutoCAD 2D DWG

• El bloque representa un forjado unidireccional completo con viguetas y bovedillas, incluyendo capa de compresión y mallazo superior, lo que permite integrarlo directamente en secciones constructivas sin necesidad de redibujar elementos básicos, perfecto para descargar forjado vigueta autocad dwg gratis.
• Incluye detalle de acero negativo sobre apoyos, algo clave en proyectos estructurales reales, facilitando la comprensión del comportamiento del forjado y mejorando la calidad del plano técnico presentado, útil para descargar forjado vigueta autocad dwg gratis en tus planos.
• El bloque forjado bovedilla autocad 2d dwg está optimizado para trabajar en capas organizadas, lo que permite modificar fácilmente grosores de línea, visibilidad y estilos según los estándares del proyecto, compatible con flujos de trabajo de descargar forjado vigueta autocad dwg gratis.
• Proporciones realistas con interejes aproximados entre 50 y 70 cm, permitiendo que el detalle encaje correctamente en proyectos arquitectónicos sin necesidad de escalados complejos.
• Compatible con diferentes escalas de representación en AutoCAD, lo que facilita su uso tanto en planos generales como en detalles constructivos ampliados dentro de documentación técnica.
• El nivel de definición es suficiente para representar correctamente materiales como hormigón, cerámica o armado, mejorando la lectura gráfica del plano sin sobrecargar la información visual.
• Se trata de un bloque estructura forjado viguetas 2d autocad versátil, válido tanto para proyectos residenciales como para documentación técnica en rehabilitación o reforma.

Cómo insertar y editar el bloque en AutoCAD

1. Usa el comando INSERT para cargar el archivo DWG en tu plano actual, asegurándote de colocarlo en la ubicación correcta dentro de la sección constructiva. Consulta nuestra guía completa sobre cómo insertar bloques en AutoCAD.
2. Aplica SCALE si necesitas ajustar el tamaño del bloque a la escala de tu proyecto, manteniendo siempre las proporciones estructurales realistas. Consulta nuestra manual de escalas en arquitectura.
3. Organiza los elementos mediante LAYER, separando viguetas, bovedillas y armado para facilitar la edición y visualización del detalle.
4. Si necesitas modificar componentes individuales, utiliza EXPLODE para descomponer el bloque y editar líneas o elementos específicos.
5. Revisa grosores de línea y estilos para adaptarlo a la normativa gráfica del proyecto y mejorar la claridad del plano final.

Aplicaciones reales en proyectos de arquitectura

• Uso en secciones constructivas de proyectos de vivienda, donde se necesita representar claramente el sistema estructural del forjado unidireccional.
• Aplicación en detalles técnicos para memorias de proyecto, facilitando la explicación del sistema constructivo a nivel profesional.
• Incorporación en planos de ejecución donde se requiere un plano seccion forjado autocad dwg gratis listo para imprimir o entregar.
• Utilización en proyectos de rehabilitación donde es necesario documentar forjados existentes o propuestos con claridad gráfica.
• Integración en documentación académica o trabajos técnicos, donde el detalle constructivo forjado autocad dwg aporta rigor y precisión.

Descarga gratuita
